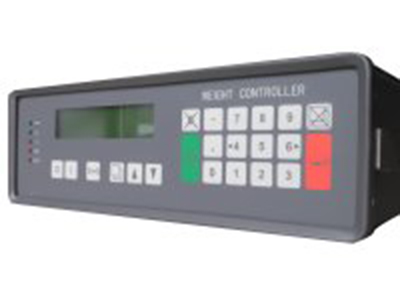

CH-1600控制儀表

本儀表是我公司專門為實現散狀物料配料、計量和控制而自主開發的一款智能控制儀表。

本儀表可以通過模擬量及開關量輸入輸出接口與PLC組成控制系統、并可以通過現場總線與遠程主機組成DCS系統。它可以用于：

　　——電子皮帶秤。監視皮帶速度和皮帶負荷，計算流量以及累積量。

　　——定量給料機。采集給料機的皮帶速度和皮帶負荷，并通過控制電機拖動皮帶的速度或預給料來控制流量。

　　——固體流量計等其它散裝物料連續計量設備。

1.1選擇本儀表的理由:

1.抗干擾能力強.

2.集給料機皮帶秤為一體.

1.2技術特征

·主板采用雙CPU結構，以低工作速度實現了高速度數據采集處理，電磁兼容性好,抗輻射干擾能力強；

·CPU與端口采用全向隔離，抗靜電、傳導干擾能力強；

·儀表端口布局、開口尺寸向下兼容，方便進行儀表替換、升級；

·采用160*32點陣LCD或20*2VFD顯示；

·22個柔性輕觸薄膜鍵盤，按鍵面積大、手感較好；

·高通頻帶，采用倍頻值可編程的倍頻電路；

·集給料機儀表和皮帶秤儀表為一體，軟硬件完全一體；

1.2  技術指標

1.2.1  供電電源

本控制儀表供電電源為AC220V@30%，<0.2A。

1.2.2  外觀特性

?鋁合金箱體外殼，密封性好，耐粉塵，更適于工業場合應用。?標準盤式安裝，開孔尺寸：寬×高=280（+2）mm×87（+2）mm(儀表外形尺寸寬×高×深=289×96mm×215mm)

1.2.3  輸入接口

?一路稱重模塊：供電：9.98V@100mA，輸入范圍：0-28.5mV；注：請使用標準電阻應變式稱重傳感器。

?一路測速模塊：由DI6（編碼器）或DI7（霍爾阻尼）輸入， 編碼器：X3－3.4作為的24V電源，X5—1做為NPN(推挽)速度信號輸入,X3—5做為PNP速度信號輸入。

　　二線制霍爾阻尼傳感器：X5—1為正信號和供電,X5—2為負信號和供電。

?三路可編程開關量輸入；

　　注：請外接無源觸點。

?一路模擬設定輸入；

　　注：模擬輸入請注意接線。4-20mA輸入，需短接X11-2和3。0-10V輸入，請連接到X11-1和3端子上。

1.2.4  輸出接口

?二路4-20mA模擬量輸出：0-350歐；

　　此模擬量輸出為標準4線制接口，儀表輸出為帶電信號。

?三路數字現場總線：一路為RS-485標準通訊接口，二路為RS-232標準通訊接口；

?八路開關量（繼電器）輸出：8A@220VAC。

　　注：此開關量輸出可以在服務值中進行查看，在參數中其意義可以更改。

?一路脈沖計數輸出(Max：10Hz)。

　　注：脈沖輸出被固化用作遠端累計顯示。

1.2.5  環境適應性

?本儀表控制儀表的工作溫度范圍-20℃～55℃，濕度為10%～95%不冷凝。
